原創電子式推拉力計測試軟件增加項-數據導出方法.圖

數據導出方法：

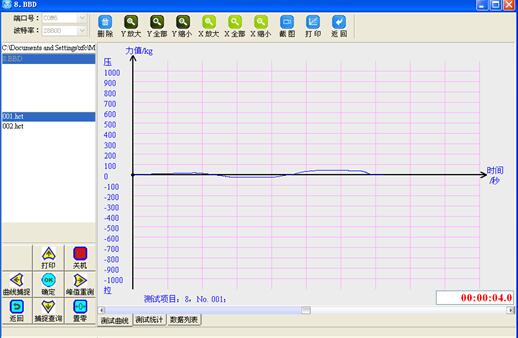

1)      先雙擊打開以前測試保存項目如圖（2-1）；

2)      點擊“顯示切換欄”中的“測試曲線”；

3)      雙擊“曲線文件欄”中需要導出數據的曲線文件；

4)      點擊“顯示切換欄”中的“數據列表”;點導出數據顯示另存為提示窗口，點擊保存，自動轉換完成后顯示一次自動關閉，查看方法找到保存的位置雙擊打開即可。

原創電子式推拉力計測試軟件增加項-數據導出方法.圖

圖（2-1）

圖（2-2）

圖（2-3）

端口查看方法：

1）          右擊桌面“我的電腦”，點擊“管理”進入“計算機管理”中點擊“設備管理器”（如圖1-1）

2）          點擊“端口”前“+”如圖1-2展開，顯示

3)          當后出現問號時，重裝USB驅動即可;

4)           軟件中端口號與此顯示端號設為一致，波特率與推拉力計的波特率一致。

軟件鍵盤窗口說明

聯機時軟件中小鍵盤僅能遠程操控推拉力計部分功能，與軟件中的曲線，統計無關。
